Насосная станция для повышения давления воды
Инвертор для воды
Носос с баком
Насосная станция предназначена для повышения давления холодной или горячей воды
Насосная станция повышает давление на 3-4 БАР при условии исходного давления воды в центральном водопроводе – 1 БАР

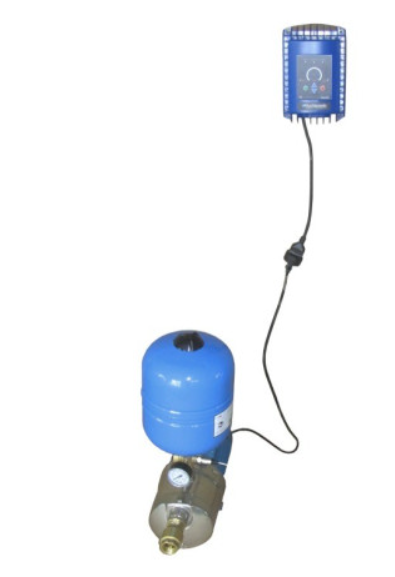

Основными элементами насосной станции являются:
- Промышленный центробежный насос;
- Расширительный бак;
- Электронный блок, регулирующий частоту вращения лопастей насоса
- Переходник для соединения вышеперечисленных элементов.
Насосная станция повышает давление на 3-4 БАР при условии исходного давления воды в центральном водопроводе – 1 БАР.
Последовательность работы на насосной станции:
При закрытом кране на душевой кафедре (либо на другом водопотребителе) вода поступает через насос в расширительный бак насосной станции. Внутри бака находится резиновая мембрана. Между мембраной и стальной стенкой бака закачен воздух. Эта прослойка обеспечивает эластичность мембраны. Бак необходим для предупреждения гидроударов в системе, возникающих при закрытии крана на оборудовании. Насос накачивает давление в систему до той величины, которая установлена на блоке управления, после чего автоматика отключает электропитание от насоса.
После открытия крана на душевой установке резиновая мембрана сокращается и выталкивает воду в магистраль. При снижении давления до определенного минимума электроника включает электропитание на насос, поддерживая частоту вращения лопастей насоса в режиме необходимом для поддержания заданного давления.
Подключение насосной станции:
Систему подключают в магистраль водоснабжения ХВС и ГВС. Резьба на входевыходе из станции — 1 дюйм. Вода в магистрали должна быть чистой, без примеси взвешенных частиц или воздуха. При проведении профилактических работ по водоснабжению, насос должен быть отключен от магистрали, с помощью крана установленного перед входом в насос. Насосная станция без воды автоматически отключается через 40 секунд. Для минимизации потерь по давлению насосную станцию следует разместить максимально близко к оборудованию (водолечебной кафедре).
Потеря давления возможна из-за несоблюдения диаметров труб. Блок управления насосной станцией крепится к стене, на расстоянии не больше 1,5 метров от насоса. Максимальная температура горячей воды в системе не должна превышать 60-65С. Если температура выше следует установить змеевик охлаждающий воду – обычно медная трубка длиной до 1 метра, соединенная с системой ГВС. Это позволит снизить температуру в месте подсоединения датчика на 5-10 0С.
Комплект поставки:
|
Насос 220v |
1 |
|
Расширительный бак 8 л |
1 |
|
Шланг подключения расширительного бака 1» |
1 |
|
Манометр |
1 |
|
|
1 |
|
Датчик давления |
1 |
|
Соединитель системы на 5 отводов (латунь) |
1 |
|
Обратный клапан |
1 |
|
Ниппель для подключения обратного клапана 1 « |
1 |
|
Футорка для подключения манометра |
1 |
|
Выход 1» |
1 |
|
Инструкция |
1 |
Технические характеристики насосной станции:
| Габаритные размеры насоса (с расширительным баком) (ДхШхВ, мм) | 600х180х230 (600х180х620) |
| Масса оборудования, кг | От 18 |
| Объем резервуарного бака, л | От 8 |
| Максимальная мощность, кВт | 1,1 |
| Номинальное напряжение батареи, В | 220В, 50 Гц |
