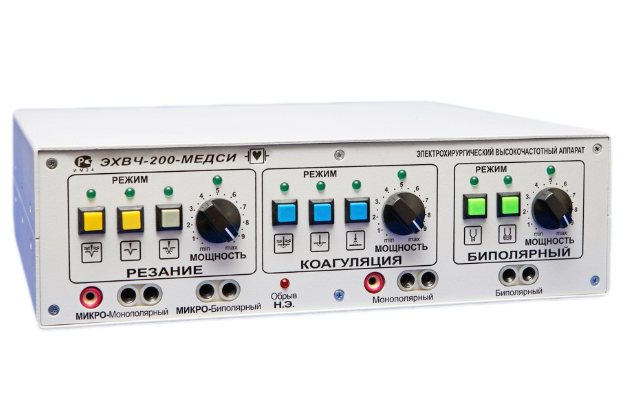

ЭХВЧ-200-МЕДСИ (МОНО-БИ с предустановкой)
Аппарат ЭХВЧ 200 Вт (с предустановкой), применяется в эндоскопии для выполнения эндоскопических хирургических операций. С помощью данного прибора выполняется электроэксцизия и электрокоагуляция полипов пищеварительного тракта, ворсинчатых образований толстой кишки. Осуществляется остановка гастроинтестинальных кровотечений как язвенной, так и опухолевой этиологии методом эдектрокоагуляции. Успешно удаляются фибромы, гемангиомы, папилломы гортани. Для удаления конкрементов из холедоха выполняется эндоскопическая папиллосфинктеротомия (рассечение БДС и терминального отдела холедоха) для образования адекватного по размерам холедоходуоденального соустья с последующей литэкстракцией.
Наличие монополярных режимов для работы во влажной среде позволяют эффективно использовать аппарат в гинекологии, эндохирургии и эндоурологии (напр. ТУР). Наличие микро-монополярного и микро-биполярного режимов позволяет эффективно и безопасно использовать аппарат в таких областях медицины, как микрохирургия и нейрохирургия.
Область применения ЭХВЧ-200-МЕДСИ (МОНО-БИ с предустановкой):
- Гинекология
- Дермато-венерология
- Дерматокосметология
- Дерматология
- Оториноларингология
- Пластическая хирургия
- Проктология
- Стоматология
- Урология
- Хирургия
Доступные виду воздействий:
- Биполярная коагуляция
- Микрокоагуляция
- Монополярная контактная электрокоагуляция
- Резание (электросекция, электротомия)
- Спрей – коагуляция
- Фульгурация
- Электродессикация
Аппарат многофункционален, соответствует всем требованиям современного хирурга перечисленных выше направлений, а простота в управлении сводит к минимуму время операции.
Режимы работы ЭХВЧ-200-МЕДСИ:
- Мокрое резание – проведение разрезов биологических тканей в среде физиологического раствора или иной токопроводящей среде, например, мало осушенное от крови рабочее поле.
- Резание – режим используется в открытой хирургии и эндоскопии, гинекологии, урологии в среде дистиллированной воды.
- Резание с коагуляцией – проведение разрезов с одновременной коагуляцией на мягких тканях или на стенках кишечника.
- Мокрая коагуляция – работа в гинекологии, урологии, эндоскопии в среде сильного кровотечения или другой токопроводящей среде.
- Коагуляция – режим предназначен для остановки кровотечений, также может использоваться в среде дистиллированной воды.
- Фульгурация — промежуточный метод между контактной монополярной коагуляцией и спрей — коагуляцией.
Метод монополярной коагуляции с увеличенным напряжением (по сравнению с обычной коагуляцией) на рабочем (активном) электроде. Работает как в бесконтактном режиме (зазор между тканью и электродом составляет 0.5-1 мм), так и в режиме полного контакта с тканью.
- Биполярная коагуляция —
- Биполярная коагуляция с антинагаром на инструмент —
По желанию заказчика дополнительно встраивается режим «Спрей».
Режим «Спрей» — альтернатива аргоноплазменного воздействия.
- Спрей коагуляция — идеальный режим, когда необходимо проведение поверхностной деструкции ткани на максимальной площади.
Во время проведения спрей-коагуляции электрод не касается ткани (бесконтактный режим), между тканью и электродом образуется электрическая дуга, которая зажигается на определенном расстоянии между тканью и электродом, в зависимости от подаваемой мощности (от 3 до 8 мм)
Технические характеристики ЭХВЧ-200-МЕДСИ (МОНО-БИ с предустановкой):
| Рабочая частота, кГц | 440 |
|
Диапазон нагрузок, Ом |
От 20 до 10000 |
|
Регулировка мощности |
Плавная |
|
Мощность с нейтральным электродом (НЭ) Вт, не менее |
200 |
|
Мощность без нейтрального электрода (НЭ) Вт, не менее |
|
|
Монополярный режим: переключение режимов осуществляется кнопкой на лицевой панели |
|
|
Количество выходов |
|
|
Резание 1 на нагрузке 200 Ом (во влажном поле), Вт, не менее |
200 |
|
Резание 2 на нагрузке 200 Ом (универсальный), Вт, не менее |
200 |
|
Резание 3 на нагрузке 200 Ом (с гемостазом), Вт, не менее |
200 |
|
Коагуляция 1 на нагрузке 200 Ом (во влажном поле), Вт, не менее |
160 |
|
Коагуляция 2 на нагрузке 200 Ом (универсальный), Вт, не менее |
160 |
|
Коагуляция 3 на нагрузке 200 Ом (поверхностный), Вт, не менее |
80 |
|
Резание (микро 1) на нагрузке 200 Ом, Вт, не менее |
40 |
|
Резание (микро 2) на нагрузке 200 Ом, Вт, не менее |
50 |
|
Резание (микро 3) на нагрузке 200 Ом, Вт, не менее |
50 |
|
Коагуляция (микро 1) на нагрузке 200 Ом, Вт, не менее |
30 |
|
Коагуляция (микро 2) на нагрузке 200 Ом, Вт, не менее |
40 |
|
Коагуляция (микро 3) на нагрузке 200 Ом, Вт, не менее |
30 |
|
Спрей-коагуляция (по заявке) на нагрузке 200 Ом, Вт, не менее |
15 |
|
Биполярный режим: |
|
|
Биполярный (применение биполярного инструмента крупного размера, в т.ч. лапароскопического) режим на нагрузке 50 Ом, Вт, не менее |
120 |
|
Микробиполярный (прецизионный с использованием малогабаритного инструмента) режим на нагрузке 50 Ом, Вт, не менее |
30 |
|
Микробиполярный (с опцией предотвращения налипания) |
30 |
|
Предустановки мощности |
на каждом виде воздействия |
|
Адаптированное регулирование выходного напряжения в зависимости от изменения электрического сопротивления ткани |
осуществляется посредством мониторинга через электроинструмент |
|
Управление аппаратом |
от педали |
|
Самотестирование |
автоматическое |
|
Цепь нейтрального электрода |
с мониторингом |
|
Полная защита от перегрузок (замыкание и холостой ход по выходу) |
аппаратура выдерживает неограниченное время |
|
Электромагнитная совместимость |
соответствует международным нормам |
|
Неограниченное время работы |
независимо от отдаваемой мощности (не требуется время на охлаждение) |
|
Потребляемая мощность, питание от сети переменного тока 220±20%, 50-60 Гц, не более |
450 |
|
Аппарат рассчитан на эксплуатацию при |
температуре +10 ÷ +35 °С,
относительной влажности до 80% при температуре +25 °С |
|
Корпус |
металлический пылезащитный |
|
Габаритные размеры, мм , не более |
250х280х80 |
|
Масса аппарата в комплекте, кг, не более |
5 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, лет, не менее |
3 |
|
Гарантийный срок службы при соблюдении потребителем условий эксплуатации и хранения |
24 месяцев. Производитель осуществляет гарантийный и послегарантийный ремонт |
| Система эвакуации дыма |
аппарат дополнительно комплектуется Эвакуатором Дыма МЕДСИ по заявке |
|
Улучшение постоперационного состояния больных и ускорение заживления |
аппарат дополнительно комплектуется прибором NO-терапии «Холодная Плазма МЕДСИ» по заявке |
!!! Для повышения безопасности врачей и пациента рекомендовано использовать Эвакуатор Дыма МЕДСИ, а для улучшения постоперационного состояния больных и ускорениязаживления- прибор NO-терапии «Холодная Плазма МЕДСИ». !!!
Комплект поставки ЭХВЧ-200-МЕДСИ (МОНО-БИ с предустановкой):
|
№ |
Наименование |
Базовая комплектация |
| 1 |
Блок аппарата ЭХВЧ-200 моно, би с предустановкой |
1 |
| 2 |
Педаль |
1 |
| 3 |
Электрододержатель коагуляционный Øхв=2.45 мм со съемным кабелем |
2 |
| 4 |
Электрододержательдля спрей-коагуляции |
По заявке |
| 5 |
Электрод коагуляционный неизолированныйØхв=2.45 мм l=40 мм |
|
| 6 |
Электрод коагуляционный изолированныйØхв=2.45 мм l=65 мм |
6 |
| 7 |
Пинцет биполярный с кабелем |
1 |
| 8 |
Электрод нейтральный с кабелем гибкий |
1 |
| 9 |
Руководство по эксплуатации |
1 |
| 10 |
Сумка (кофр) |
1 |
