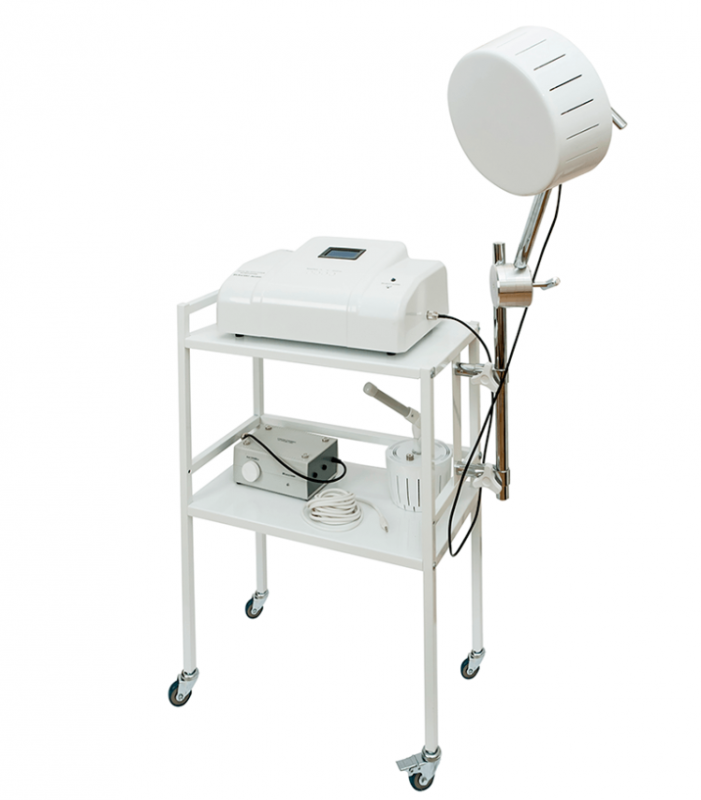

Аппарат для высокочастотной магнитотерапии ВЧ-Магнит
Аппарат для высокочастотной магнитотерапии «ВЧ-Магнит — Мед ТеКо», предназначен для воздействия на человека с терапевтической целью магнитной составляющей электромагнитного поля высокой частоты.
Принцип действия:
Под действием высокочастотного магнитного поля в тканях и средах организма со значительной электропроводностью (мышечная ткань, кровь, лимфа, ткани паренхиматозных органов и др.) возникает вихревое электрическое поле. Вихревые токи вызывают тепловой и осцилляторный эффект.
В подвергаемых воздействию вихревых токов областях тела образуется большее или меньшее количество теплоты, улучшается кровообращение, интенсивность обменных процессов, синтез глюкокортикоидов и освобождение их из связанного с белками состояния, усиливаются гликогенообразовательная и желчевыделительная функции печени. Активируется фагоцитоз, рассасываются воспалительные очаги, понижается тонус поперечно-полосатой и гладкой мускулатуры, в том числе сосудистых стенок, снижается повышенное артериальное давление, проявляется общеседативное действие, понижается возбудимость центральной и периферической нервной систем, проявляется болеутоляющее действие.
Аппарат может быть применен в физиотерапевтических отделениях и кабинетах лечебно-профилактических и поликлинических учреждений, здравпунктах и других лечебных учреждениях.
Аппарат для высокочастотной магнитотерапии ВЧ-Магнит применяется при:
- подострые и хронические воспалительные заболевания органов дыхания (бронхит, пневмония, бронхиальная астма)
- неврологические заболевания и заболевания опорно-двигательного аппарата (ушибы, переломы костей, ревматоидный артрит, обменные и посттравматические артрозоартриты
- мышечные контрактуры, ангиоспазмы, остеохондроз позвоночника)
- заболевания органов пищеварения (язвенная болезнь желудка и двенадцатиперстной кишки, холецистит)
- воспалительные заболевания женских половых органов (аднексит)
- простатит, нефрит, гломерулонефрит
- заболевания сердечно-сосудистой системы – гипертоническая болезнь I и II А стадий, атеросклеротическая облитерация сосудов, болезнь Рейно
- склеродермия, хронические дерматозы и др.
Противопоказания:
- злокачественные новообразования
- острые и гнойные воспалительные заболевания
- ишемическая болезнь сердца
- стенокардия напряжения IIIФК
- наличие металлических предметов (осколки, штифты) и искусственных кардиостимуляторов в зоне воздействия
- выраженная гипотония
- сформировавшийся гнойный очаг воспаления
- гнойный синусит
- геморрагический инсульт
Режимы работы
| Режимы работы аппарата | непрерывный импульсный |
| Время работы аппарата в повторно-кратковременном режиме, ч | 6 |
| время работы, мин | 40 |
| время паузы, мин | 10 |
| Диапазон установки таймера, мин | 1÷99 ± 5% |
Технические характеристики аппарата для высокочастотной магнитотерапии ВЧ-Магнит:
| Основная частота высокочастотных колебаний, МГц | 13,56±0,007 |
| Форма модулирующего импульса | прямоугольник |
| Частота модуляции, Гц | 10 / 50 ± 10% |
| Скважность импульсов модуляции | 1:5; 1:10 |
| Номинальная выходная мощность в непрерывном режиме работы, Вт | |
| при работе с большим резонансным индуктором | 200±15% |
| при работе с малым резонансным индуктором | 150±15% |
| при работе с индуктором-кабелем | 200±15% |
| Номинальная выходная мощность в импульсном режиме работы, Вт | |
| при работе с большим резонансным индуктором | 200±15% |
| при работе с малым резонансным индуктором | 150±15% |
| при работе с индуктором-кабелем | 200±15% |
| Ступени регулировки мощности в непрерывном режиме работы, Вт | |
| при работе с большим резонансным индуктором | 40 / 120 / 200 ± 15% |
| при работе с малым резонансным индуктором | 20 / 30 / 60 ± 15% |
| при работе с индуктором-кабелем | 40 / 120 / 200 ± 15% |
| Ступени регулировки мощности в импульсном режиме работы, Вт | |
| при работе с большим резонансным индуктором | 40 / 120 / 200 ± 15% |
| при работе с малым резонансным индуктором | 20 / 30 / 60 ± 15% |
| при работе с индуктором-кабелем | 20 / 30 / 40 / 60 / 90 / 110 / 150 / 200 15% |
| Величина тока в цепи индуктора-кабеля, мА: | |
| режим 1 | 125 ± 30 |
| режим 2 | 125 ± 30 |
Питание
| Напряжение питания, В | 220±22 |
| Частота питающей сети, Гц | 50 |
| Мощность потребляемая из сети, ВА | не более 450 |
Габариты
| Габаритные размеры аппарата, мм | 421 х 285 х 170 |
| Габаритные размеры индукторов, мм | |
| большой резонансный индуктор | Ø220±10 |
| малый резонансный индуктор | Ø120±10 |
Дополнительно
| Класс защиты от поражения электрическим током | I, тип ВF по ГОСТ Р 50267.0 |
Комплект поставки:
В комплект поставки аппарата входит:
| Электронный блок | 1 |
| Сменные индукторы: | |

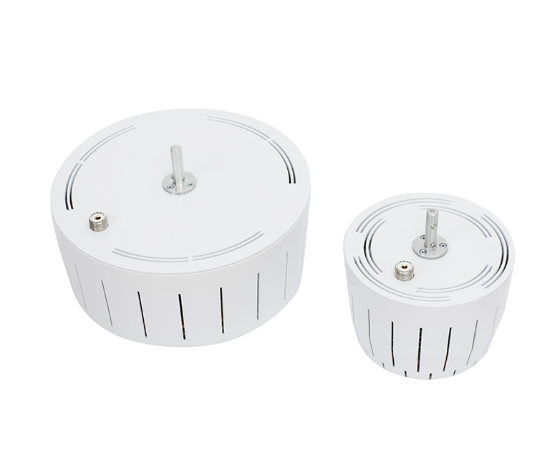

| Большой резонансный индуктор Ø220 мм | 1 |
| Малый резонансный индуктор Ø120мм | 1 |
| Индуктор-кабель | 1 |
| Индуктородержатель в составе: | |
| Стойка-тележка | 1 |
| Планка ограничительная | 1 |
| Поворотная колёсная опора под винт | 3 |
| Поворотная колёсная опора под винт с тормозом | 1 |
| Винт М8×20 (DIN 912.8.8 оц) | 4 |
| Ключ шестигранный 6,0 мм 90×32мм | 1 |
| Винт М4х15 (ГОСТ 17475-80) | 2 |
| Заглушки декоративные | 4 |
| Штанга | 1 |
| Крепёжный узел | 2 |
| Болт М6х15 (ГОСТ 7798-70/ ГОСТ 7805-70) | 2 |
| Гаечный ключ М10 | 1 |
| Согласующее устройство | 1 |

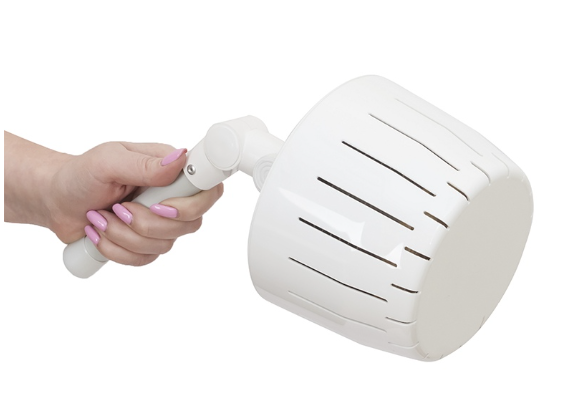

| Ручка для удержания индуктора | 1 |
| Кабель соединительный | 1 |
| Держатель индуктора-кабеля | 5 |
| Индикатор наличия ВЧ-поля | 1 |
| Паспорт | 1 |
