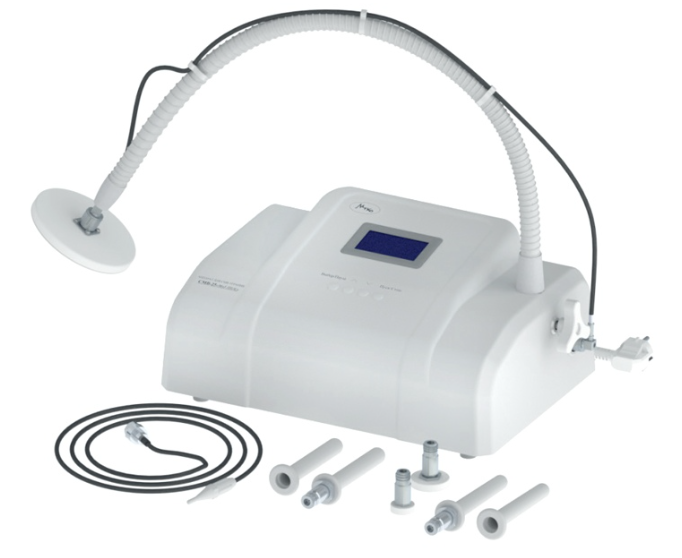

Аппарат СМВ-терапии СМВ-20
Медико-физиологический принцип лечения основан на способности микроволн улучшать регулирующую функцию центральной нервной системы, расширять кровеносные сосуды микроциркулярного русла, увеличивать кровообращение и уменьшать гипоксию тканей и органов, изменять иммунологическую реактивность организма.
Глубина проникновения сантиметровых волн в среднем в биологические ткани составляет 3-5 см. Сантиметровые волны малой интенсивности стимулируют эндокринную систему (кору надпочечников, щитовидную и поджелудочную железы).
За счёт увеличения скорости кровотока, количества функциональных капилляров и расширения мелких сосудов сантиметровые волны усиливают регионарную гемо- и лимфодинамику (тепловой эффект). Микроволны оказывают, кроме того, противовоспалительное рассасывающее действие, снижают тонус гладкой мускулатуры бронхов, поперечнополосатых мышц конечностей.
Аппарат может быть применен в физиотерапевтических отделениях и кабинетах лечебно-профилактических и поликлинических учреждений, здравпунктах и других лечебных учреждениях.
Лечебные эффекты:
- противовоспалительный,
- пролиферативный,
- секреторный (низкоинтенсивная СМВ-терапия),
- катаболический,
- сосудорасширяющий,
- фибромодулирующий (высокоинтенсивная СМВ-терапия).
Аппарат СМВ-терапии СМВ-20 применяется при:
- подострые (низкоинтенсивная СМВ-терапия) и хронические (высокоинтенсивная СМВ-терапия) воспалительные заболевания периферической нервной системы (невралгия, неврит)
- дегенеративно-дистрофические заболевания суставов и позвоночника в стадии обострения (остеохондроз, бурсит, периартрит, тендовагинит, разрыв связок)
- подострые и хронические воспалительные заболевания органов дыхания, женских половых органов, мочевыводящих путей
Противопоказания
- острая фаза воспалительного процесса с выраженным отеком тканей
- наличие металлических предметов в зоне воздействия
- тиреотоксикоз
- ригидный антральный гастрит
- гепатит
- беременность (воздействие на нижние отделы живота)
В результате поглощения энергии СМВ в облучаемых тканях (преимущественно в мышцах) образуется значительное количество тепла, что может привести к нарушению их функции. У пациентов с развитым подкожным жировым слоем, если его толщина кратна длине волны, могут возникать «стоячие» волны и связанные с ними максимумы поглощения, ведущие к перегреву точек или зон в коже и подкожной жировой клетчатке вплоть до образования ожога.
Перед процедурой СМВ–терапии необходимо удалить из зоны воздействия все металлические предметы с целью предупреждения ожогов.
СВЧ-колебания в средних и больших дозах, особенно при локализации на область сердца и его рефлекторные зоны, может привести к учащению сердечного ритма, снижению артериального давления на 10–15 мм. рт. ст., нарушению коронарного кровообращения.
СМВ воздействия на область печени в высоких тепловых дозах ухудшают течение патологического процесса вплоть до деструкции печеночной ткани. У больных с атеросклеротическими окклюзиями, декомпенсацией периферического кровообращения с выраженным ангиоспастическим компонентом воздействия приложение
СМВ при воздействии на область сосудисто–нервного пучка может вызвать неблагоприятную спастическую реакцию.
Особенности СМВ-20:
- cовременная элементная база
- микропроцессорная система программирования, управления и контроля режимов работы
- современная элементная база
- 2 режима работы: постоянный и импульсный
- высокой степенью свободы позиционирования индуктородержателей
- информационный дисплея высокого разрешения
- простота в работе и сервисном обслуживании
- cовременный дизайн
Технические характеристики аппарата СМВ-терапии СМВ-20:
Режимы работы
| Время установления рабочего режима, с | не более 30 |
| Диапазон установки времени процедуры с помощью таймера, с дискретностью 1 мин, мин | (1÷30) ± 5% |
| Время работы аппарата в продолжительном режиме, при наибольшей выходной мощности, не менее, ч | 6 |
Характеристики воздействия
| Рабочая частота, ГГц | 2,45 ±0,05 |
| Номинальная выходная мощность аппарата, при работе на согласованную нагрузку 50 Ом | 20 Вт ±20% |
| Ступени регулировки выходная мощность, при работе аппарата на согласованную нагрузку 50 Ом, Вт: | |
| · от 0,5 до 5 с шагом 0,5 ± 20% | |
| · от 5 до 20 с шагом 1 ± 20% | |
| Коэффициент стоячей волны излучателей, не более | 2,5 |
| Номинальная выходная мощность, Вт: | |
| · Излучатель № 1 (20 мм) | 6 ± 20% |
| · Излучатель № 2 (35мм) | 6 ± 20% |
| · Излучатель № 3 (115мм) | 20 ± 20% |
| · Излучатель № 4 (ректальный) в сборе | 6 ± 20% |
| · Излучатель № 5 (вагинальный) в сборе | 6 ± 20% |
| · Излучатель № 6 (ушной) в сборе | 4 ± 20% |
Питание
| Напряжение питания, В | 230 |
| Частота питающей сети, Гц | 50 |
| Мощность потребляемая из сети, В·А | не более 120 |
Габариты аппарата и изделий, входящих в его состав, мм
| Электронный блок (ДхШхВ) | (420 х 270 х 170) ± 10% |
| Излучатель № 1 (20 мм): | |
| · рабочая часть (ØхД) | (25 х 25) ± 10% |
| · диаметр эффективной поверхности | 20 ± 10% |
| Излучатель № 2 (35 мм): | |
| · рабочая часть (ØхД) | (42 х 25) ± 10% |
| · диаметр эффективной поверхности | 35 ± 10% |
| Излучатель № 3 (115 мм): | |
| · рабочая часть (ØхД) | (123 х 30) ± 10% |
| · диаметр эффективной поверхности | 115 ± 10% |
| Излучатель № 4 (ректальный) в сборе: | |
| · рабочая часть (ØхД) | (35 х 175) ± 10% |
| Излучатель № 5 (вагинальный) в сборе: | |
| · рабочая часть (ØхД) | (35 х 175) ± 10% |
| Излучатель № 6 (ушной) в сборе: | |
| · рабочая часть (ØхД) | (29 х 62) ± 10% |
| · кабель соединительный, длина | 1000 ± 10% |
| Держатель излучателя в сборе (ØхД) | (25 х 1015) ± 10% |
| Кабель соединительный, длина | 1000 ± 10% |
| Колпачок сменный для излучателя № 4 (ØхД) | (35 х 130) ± 10% |
| Колпачок сменный для излучателя № 5 (ØхД) | (35 х 130) ± 10% |
| Колпачок сменный для излучателя № 6 (ØхД) | (14 х 36) ± 10% |
| Ремень для фиксации излучателей: | |
| · ширина | 30 мм ± 10% |
| · длина | переменная, от 220 мм до 1300 мм |
| Кабель сетевой (длина) | 2000 ± 10% |
Масса аппарата и изделий, входящих в его состав, кг
| Электронный блок | 5,6 ± 10% |
| Излучатель № 1 (20 мм) | 0,028 ± 10% |
| Излучатель № 2 (35 мм) | 0,046 ± 10% |
| Излучатель № 3 (115 мм) | 0,2 ± 10% |
| Излучатель № 4 (ректальный) в сборе | 0,1 ± 10% |
| Излучатель № 5 (вагинальный) в сборе | 0,11 ± 10% |
| Излучатель № 6 (ушной) в сборе | 0,076 ± 10% |
| Держатель излучателя в сборе | 0,77 ± 10% |
| Кабель соединительный | 0,09 ± 10% |
| Колпачок сменный для излучателя № 4 | 0,012 ± 10% |
| Колпачок сменный для излучателя № 5 | 0,014 ± 10% |
| Колпачок сменный для излучателя № 6 | 0,0013 ± 10% |
| Ремень для фиксации излучателя | 0,044 ± 10% |
Дополнительно
| Усилие удержания излучателя в держателе излучателя, не менее, Н | 5 |
| Срок службы аппарата, при средней интенсивности эксплуатации аппарата 6 часов в сутки, не менее, лет | 5 |
| Средняя наработка на отказ, не более, ч | 1500 |
| Вид климатического исполнения | УХЛ 4.2 по ГОСТ 15150 |
| Степень защиты аппарата, обеспечиваемая оболочками, от проникновения твердых предметов и от проникновения воды | IPХ0 по ГОСТ 14254 |
| Температура наружных поверхностей аппарата не имеющих контакта с пациентом, должна быть не более | 60 °С – для внешних поверхностей корпуса электронного блока |
| Класс защиты от поражения электрическим током | I, тип ВF по ГОСТ Р МЭК 60601-1, ГОСТ Р МЭК 60601-2-6 |
