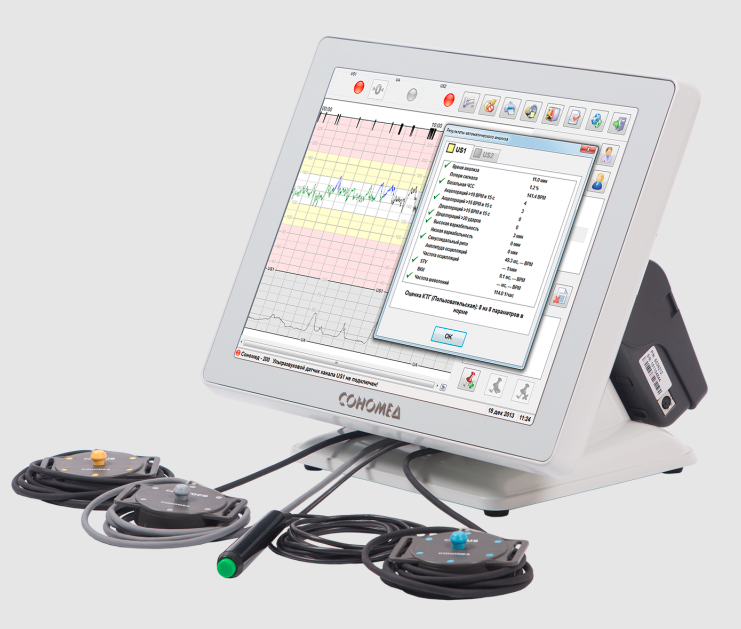

СОНОМЕД 200 Фетальный монитор для диагностики одно/двуплодной беременности в анте- и интранатальный периоды с автоматическим анализом КТГ

Область применения СОНОМЕД 200 :

• Женская консультация (ЖК)
• Дородовая палата
• Родовой блок

Основные характеристики СОНОМЕД 200 :

• Формирование ЧСС кривой «от удара к удару»
• 3 диапазона регистрации ЧСС 30-210, 30-240, 30-300
• Фиксация основных элементов кардиотокограммы (КТГ) при автоматическом анализе (акцелерации, децелерации, эпизоды высокой вариабельности, значения вариабельности)
• 3 алгоритма анализа состояния плода
• Цветовая маркировка элементов КТГ для обеспечения контроля
• Архив данных для хранения результатов и оценки временной динамики состояния плода

Суть метода кардиотокографии

Методика кардиотокографии (КТГ) предназначена для оценки состояния плода. Для оценки состояния плода используются показания ультразвукового (1 или 2-х) и тензометрического датчиков, которые используются для получения кривой частоты сердечных сокращений (ЧСС) плода и кривой маточных сокращений. В соответствие с КТГ методикой оценка состояния осуществляется на основании анализа обеих кривых (ЧСС и маточной кривой). Для измерения ЧСС УЗ датчик помещают на переднюю брюшную стенку матери в то место, где обеспечивается максимальная слышимость сердечных тонов плода. Датчик излучает ультразвуковой сигнал (УЗ) и принимает отраженный сигнал от сердца плода. После пороговой и автокорреляционной обработки полученного УЗ сигнала вычисляется ЧСС плода. Современные фетальные мониторы используют низкочастотные УЗ датчики с частотой 1 МГц, обеспечивающие наилучшее проникновение ультразвука, однако на рынке встречаются также ФМ с датчиками и 1.5 МГц и даже 2.0 МГц. Для определения мышечных сокращения матки тензометрический датчик укрепляют в области дна матки. Во время мышечных сокращений происходит воздействие на чувствительный элемент датчика и таким образом фиксируется токо кривая.

В соответствие с КТГ методикой оценка состояния осуществляется на основании анализа обеих кривых — ЧСС и маточной. Первоначально, при появлении первых фетальных мониторов, анализ осуществлялся только на основании визуальной оценки ЧСС и токо кривых, а точность и качество определялось опытом и уровнем проводившего его эксперта. Однако, по мере развития методики, накопления статистических данных и усовершенствования ФМ возникли алгоритмы автоматического анализа, обеспечивающие точную и объективную оценку состояния плода. Современные фетальные мониторы экспертного класса обеспечивают объективную оценку состояния плода благодаря построению точной ЧСС кривой ( «кривая от удара к удару») и последующего анализа с помощью встроенного алгоритма. На сегодняшний день существует несколько алгоритмов автоматического анализа: Фишера-Кребса (Fisher-Krebbs), Доуса-Редмана (Dawes-Redman), ФИГО (FIGO). Основой точной и объективной диагностики при кардиотокографии является

• Точное и правильное построение ЧСС кривой (кривая от удара к удару — «beat to beat»),
• Применение автоматического анализа для оценки полученных данных.

Отечественные фетальные мониторы СОНОМЕД в полной мере обеспечивают оба этих условия, что позволяет отнести их к ФМ экспертного класса.

При этом конкурентная цена дает возможность покупать закупать мониторы СОНОМЕД не только крупным мед.учреждениям (перинатальным центрам, роддомам), но и небольшим медицинским центрам, женским консультациям ФАПам и т.д., поднимая на новый уровень качество КТГ диагностики.

Программное обеспечение СОНОМЕД 200:

Кривая «от удара к удару»

Формирование кривой ЧСС «от удара к удару» обеспечивает точность регистрации КТГ без искажения ее настоящей формы и основой для осуществления последующей компьютерной обработки данных. На 2-х рисунках показаны эталонная кривая на ФМ СОНОМЕД 200 и эталонная кривая с симулятора КТГ (нижний рисунок). Как видно кривая ФМ полностью соответствует кривой симулятора, что соответствует формированию кривой «от удара к удару».

Наличие в приборе расширенного диапазона формирования ЧСС (30-300 уд/мин) позволяет в самых сложных случаях проводить корректный анализ и обеспечить правильную постановку диагноза.



Окрашивание

Маркировка цветом основных фрагментов ЧСП кривой (акцелераций, децелераций, эпизодов высокой вариабельности и т.д.) позволяет врачу контролировать анализ и значительно облегчает диагностику.



Регистрация двух плодов

Регистрация двойни производится двумя независимыми датчиками разной частоты с аппаратной поддержкой исключающей взаимовлияние. Отчет о результатах автоматического анализа КТГ выводится для каждого плода отдельно.
