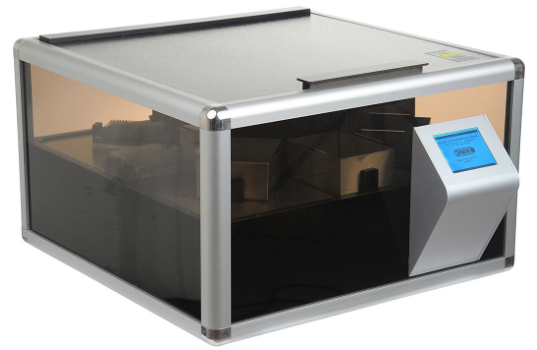

Автомат окраски мазков АФОМК-8-Г-01
Предназначен для автоматической окраски мазков крови или других биологических препаратов на предметных стёклах по заданной технологической программе. Автомат окраски мазков АФОМК8-Г-01-является открытой системой как по применяемым реагентам, так и по используемым методикам окраски, также могут использоваться технологические жидкости любых производителей.
Область применения автомата окраски мазков:
- Гематология
- Микробиология
- Цитология
Принцип работы автомата окраски мазков АФОМК 8-Г-01:
Фиксация и окраска осуществляется групповым методом – предметные стёкла размещаются в штативах (вертикально для автомата АФОМК8-Г-01). Окрашивание производится путём последовательного программируемого перемещения штативов с предметными стёклами из исходных парковочных станций, куда штативы со стёклами помещаются пользователем (лаборантом), в технологические станции, где проводится обработка препаратов (фиксация, окраска, промывка, сушка и т.д.) в соответствии с заданной технологической программой. После обработки штативы с обработанными стёклами возвращаются в исходную парковочную станцию.
Основные характеристики автомата окраски мазков:
- 8 станций (включая станцию сушки)
- Групповая обработка стёкол. Стекла размещаются в специальных штативах или вертикально (для автомата АФОМК8-Г-01)
- Гибкая конфигурация: все станции, включая станцию сушки комбинированные, т.е. могут использоваться как для технологических операций, так и для загрузки штативов
- Замкнутая рабочая камера с вентиляцией, исключает попадание вредных веществ в воздух лаборатории
- Возможность загрузки штативов со стёклами во время проведения окраски, удобный доступ к рабочему столу
- Наличие дополнительных режимов: активация (полоскание штатива в ванне), окунание, задержка и встряхивание (для удаления остатков технологических жидкостей)
- Ванны, штативы и поверхность стола рабочей камеры из нержавеющей стали
- Кинематическая схема обеспечивает не только подъём штатива со стёклами из ванны, но и его наклон для более эффективного слива жидкости
- Управление и программирование с помощью сенсорного экрана. В процессе выполнения технологической программы состояние станций и ход технологической обработки отображаются на сенсорном экране и мнемоническом светодиодном табло
- Программирование технологического процесса до 19 шагов. Запоминание 20 технологических программ и 50 названий технологических жидкостей. Ввод цифровой и буквенной информации на русском и английском языках
- Глубокая автоматизация: кроме выполнения программы, прибор самостоятельно определяет появление штатива для обработки, распознаёт наличие ванн и штативов, контролирует правильность конфигурации, тестирует состояние систем, напоминает о сроке годности используемых технологических жидкостей, по запросу выдаёт подсказки
- Возможна реализация всех наиболее востребованных методик: по Паппенгейму, Романовскому-Гимзе, Лейшману, Граму, Папаниколау (модифицированная) и т.д.
- Высокая производительность. При применении простейших методик производительность составляет до 400-600 шт. стёкол в час (для автомата АФОМК8-Г-01)
- Штативы, ванны и поддоны, рассчитаны на 50, 25 или 10 стёкол (для автомата АФОМК8-Г-01). Возможно изготовление штативов для применения отечественных стекол
- Габаритные размеры:, 600 х 535 х 400 мм (для автомата АФОМК8-Г-01)
Технические характеристики автомата окраски мазков АФОМК 8-Г-01:
| Количество комбинированных станций | 7 шт. |
| Количество станций сушки | 1 шт. |
| Размер предметных стёкол, мм | 75 X 25 X 1,2 ± (0,2) |
| Максимальное количество стёкол в штативе | 25 шт. (или 10 шт.) |
| Температурный диапазон сушки | 30 – 50 °С |
| Вентиляция рабочей камеры | принудительная |
| Сенсорный графический экран | 320 x240 пкс |
| Мнемоническая индикация состояния станций | светодиодное табло |
| Количество поставляемых с автоматом методик окраски препаратов, не менее | 2 |
| Максимальное программируемое количество методик окраски препаратов | 30 |
| Максимальное количество технологических операций в программе окраски | 19 |
| Максимальное количество наименований технологических жидкостей | 50 |
| Потребляемая мощность, не более | 600 В•А |
| Масса прибора, не более | 35 кг |
| Масса в полном комплекте поставки, не более | 50 кг |
| Габаритные размеры прибора, не более | 630 x 540 x 450 мм |
| Напряжение питание автомата | ~ 220 ± 22 В (50 Гц) |
